Zawór obrotowy RF 20
Podajniki materiału
Zawory obrotowe
Do podawania granulatów do pneumatycznej linii transportowej
Zawory obrotowe Kongskilde, typ RF, są odpowiednie do podawania granulatów (granulatów, peletów, płatków, małych produktów formowanych, itp.) do pneumatycznej linii transportowej pod ciśnieniem lub jako zasilanie dozujące do kolejnego procesu.
Cechy
Pliki do pobrania
Proszę porównać modele
Wideo
Cechy
Zawory obrotowe RF 20/40
Zawory obrotowe Kongskilde RF 20/40 są odpowiednie do podawania materiałów granulowanych, takich jak granulaty syntetyczne i podobne materiały płatkowane w połączeniu z systemami transportu pneumatycznego oraz do celów dozowania zgrubnego.
Zawory obrotowe Kongskilde są również dostępne w wersji ze stali nierdzewnej, RF 20R i RF 40R, opracowane do podawania i rozładowywania wielu różnych produktów.
Dostępne w dwóch wersjach
Zawory obrotowe RF 20/40 dostępne są w dwóch wersjach; RFD i RFE. Obie wersje są wyposażone w dodatkowe uszczelnienie, które chroni części mechaniczne przed gromadzeniem się pyłu w przypadku zastosowania w aplikacjach, w których zawartość pyłu jest wysoka, np. w granulacie gumowym, materiale z recyklingu i innych podobnych materiałach.
RFD
Wersja „D” z poziomym dnem wydmuchowym, które umożliwia bezpośrednie użycie zaworu w połączeniu z dmuchawą wysokociśnieniową do pneumatycznego wydmuchiwania materiału z zaworu do wyznaczonej pozycji.
RFE
„E” wersja z pionowym wlotem i wylotem, która umożliwia montaż zaworu obrotowego pod cyklonem, lejem lub podobnym urządzeniem.
Korzyści
- Konstrukcja zaworów obrotowych RF zapewnia minimalne straty ciśnienia podczas wprowadzania produktów do linii transportowej pod ciśnieniem.
- Konstrukcja zaworów umożliwia również obsługę materiału płatkowego, który może pochodzić z młynków.
- Wszystkie zawory obrotowe RF dostarczane są z łożyskami nasmarowanymi na cały okres eksploatacji.
Najważniejsze informacje
- Zawory obrotowe RF są dostępne z różnymi silnikami przekładniowymi. Wybrana przekładnia powinna pasować do danego zastosowania, aby zapewnić optymalne działanie.
- Zawory obrotowe RF20R/40R produkowane są ze stali nierdzewnej AISI 304 i mają powierzchnie dmuchane szkłem.
- Wirnik posiada 6 łopatek z dokręcaniem Vulcollan.
- Zawory wyposażone są w silniki z przekładnią ślimakową.
Pliki do pobrania
Pliki do pobrania

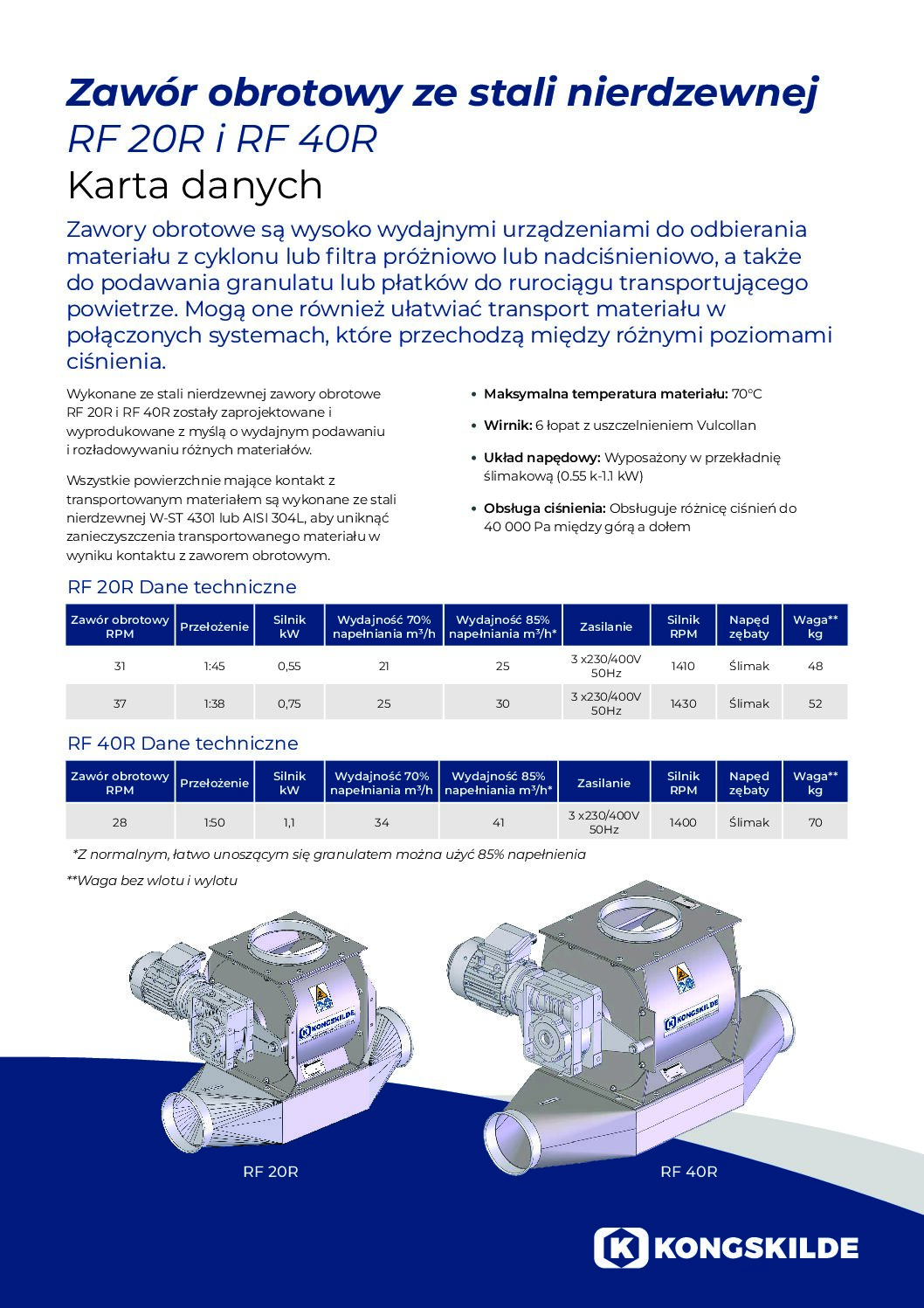

Pobierz karty katalogowe, instrukcje obsługi i listy części zamiennych do zaworów obrotowych RF.
Arkusze danych
Instrukcje obsługi i części zamienne
Proszę porównać modele
Porównanie modeli zaworów obrotowych
Porównaj dostępne modele zaworów obrotowych. Więcej informacji na temat konkretnych modeli można znaleźć w sekcji pobierania.
| RF 20 | RF 40 | |
|---|---|---|
| Zawór obrotowy obr. | 20 – 70 | 35 – 56 |
| Silnik kW | 0.37 – 0.75 | 1.1 – 1.5 |
| Silnik | IEC 80 B5 | IEC 90 B5 |
| Obroty silnika | 1400 | 1400 |
Wideo
Wideo
Zastosowania zaworów obrotowych
Zawory obrotowe RF są odpowiednie do wielu różnych zastosowań związanych z kontrolowanym dostarczaniem granulatów (granulatów, peletów, płatków, małych produktów formowanych, itp.) do systemu transportu pneumatycznego lub procesu produkcyjnego.
