RF 20 Zellenradschleuse
Materialzuführung
Zellenradschleuse
Für die Zuführung von Granulaten in eine pneumatische Förderanlage
Die Kongskilde Zellenradschleusen des Typs RF eignen sich für die Einspeisung von Granulaten (Granulat, Pellets, Flocken, kleine Formprodukte usw.) entweder in eine pneumatische Förderleitung unter Druck oder als Dosierschleuse für einen nachfolgenden Prozess.
Eigenschaften
Downloads
Modelle vergleichen
Video
RF 20/40 Zellenradschleusen
Die Kongskilde RF 20/40 Zellenradschleusen eignen sich für die Zuführung von körnigen Materialien wie Kunststoffgranulaten und ähnlichen flockigen Materialien in Verbindung mit pneumatischen Fördersystemen sowie für die Grobdosierung.
Die Kongskilde-Zellenradschleusen sind auch in einer Edelstahlversion, RF 20R und RF 40R, erhältlich, die für die Beschickung und Entleerung von vielen verschiedenen Produkten entwickelt wurden.
Erhältlich in zwei Versionen
Die Zellenradschleusen RF 20/40 sind in zwei Ausführungen erhältlich: RFD und RFE. Beide Versionen sind mit einer zusätzlichen Dichtung ausgestattet, die die mechanischen Teile vor Staubablagerungen schützt, wenn sie in Anwendungen mit hohem Staubanteil eingesetzt werden, wie z. B. in Gummigranulat, Recyclingmaterial und anderen ähnlichen Materialien.
RFD
„D“-Version mit einem horizontalen Durchblasboden, der es ermöglicht, das Ventil direkt in Kombination mit einem Hochdruckgebläse zu verwenden, um das Material pneumatisch vom Ventil weg zu einer bestimmten Position zu blasen.
RFE
„E“-Version mit vertikalem Ein- und Auslass, die es ermöglicht, die Zellenradschleuse unter einem Zyklon, Trichter oder ähnlichem zu montieren.
Vorteile
- Die Konstruktion der RF-Zellenradschleusen gewährleistet minimale Druckverluste bei der Einführung von Produkten in eine unter Druck stehende Förderleitung.
- Die Konstruktion der Zellenradschleusen ermöglicht auch den Umgang mit flockigem Material, wie es von Mühlen stammen könnte.
- Alle RF-Zellenradschleusen werden mit lebensdauergeschmierten Lagern geliefert.
Highlights
- Die RF-Zellenradschleusen sind mit verschiedenen Getriebemotoren erhältlich. Das gewählte Getriebe sollte auf die Anwendung abgestimmt sein, um einen optimalen Betrieb zu gewährleisten.
- Die Zellenradschleusen RF20R/40R werden aus Edelstahl AISI 304 und mit glasgeblasenen Oberflächen hergestellt.
- Der Rotor hat 6 Blätter mit Vulcollan-Spannung.
- Die Zellenradschleusen sind mit Stirnrad-Schneckengetriebemotoren ausgestattet
Downloads
Laden Sie Datenblätter, Handbücher und Ersatzteillisten für RF-Drehschieber herunter.
Datenblätter

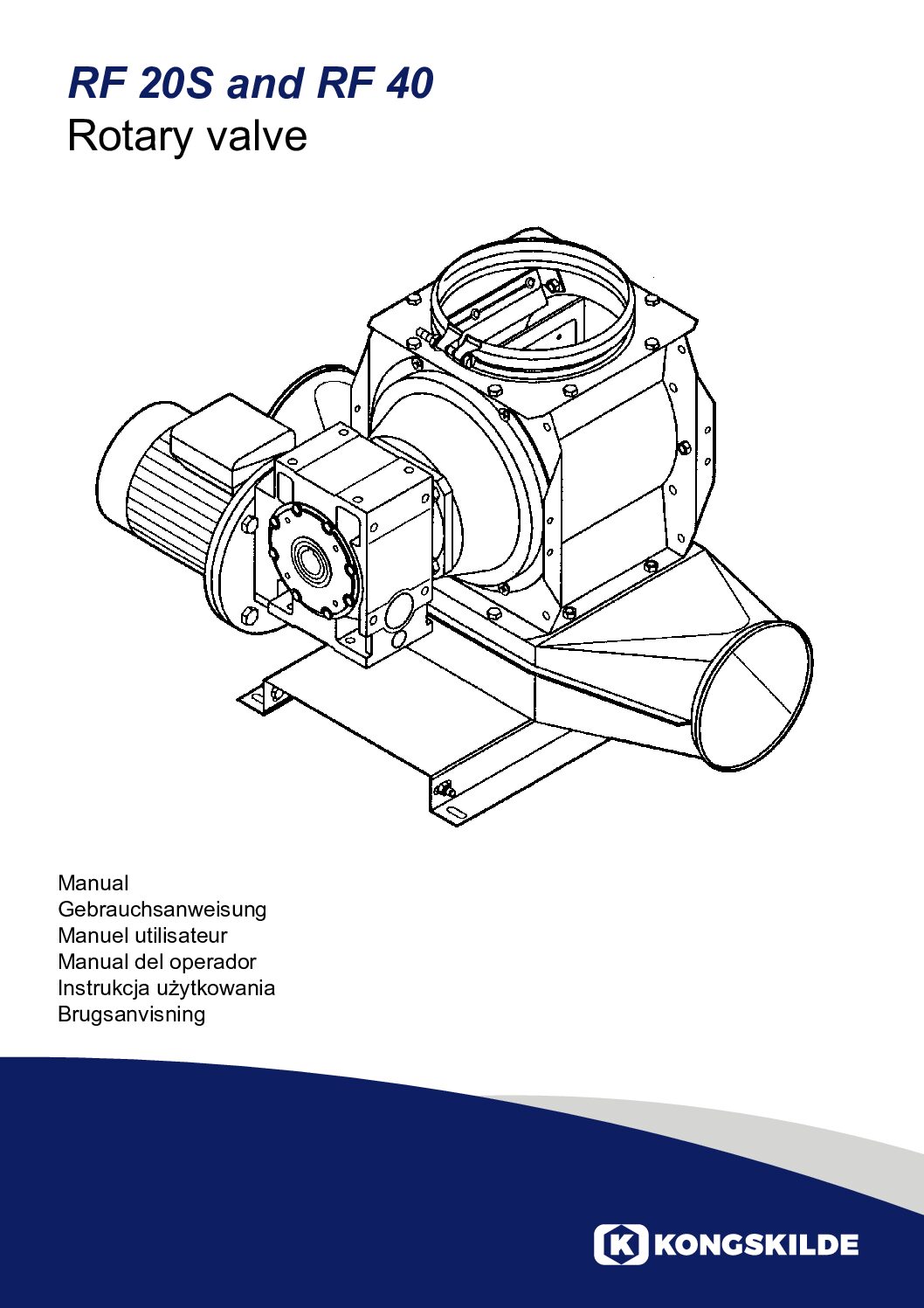

Handbücher und Ersatzteile
Vergleich von Zellenradschleusen-Modellen
Verfügbare Zellenradschleusen-Modelle vergleichen. Weitere Informationen zu den einzelnen Modellen finden Sie im Bereich Downloads.
| RF 20 | RF 40 | |
|---|---|---|
| Zellenradschleusen U/min | 20 – 70 | 35 – 56 |
| Motor kW | 0.37 – 0.75 | 1.1 – 1.5 |
| Motor | IEC 80 B5 | IEC 90 B5 |
| Motordrehzahl | 1400 | 1400 |
Video
Anwendungen von Zellenradschleusen
Die RF-Zellenradschleusen eignen sich für viele verschiedene Anwendungen, bei denen es um die kontrollierte Zuführung von Granulaten (Granulat, Pellets, Flocken, kleine geformte Produkte usw.) zu einem pneumatischen Fördersystem oder Produktionsprozess geht.
