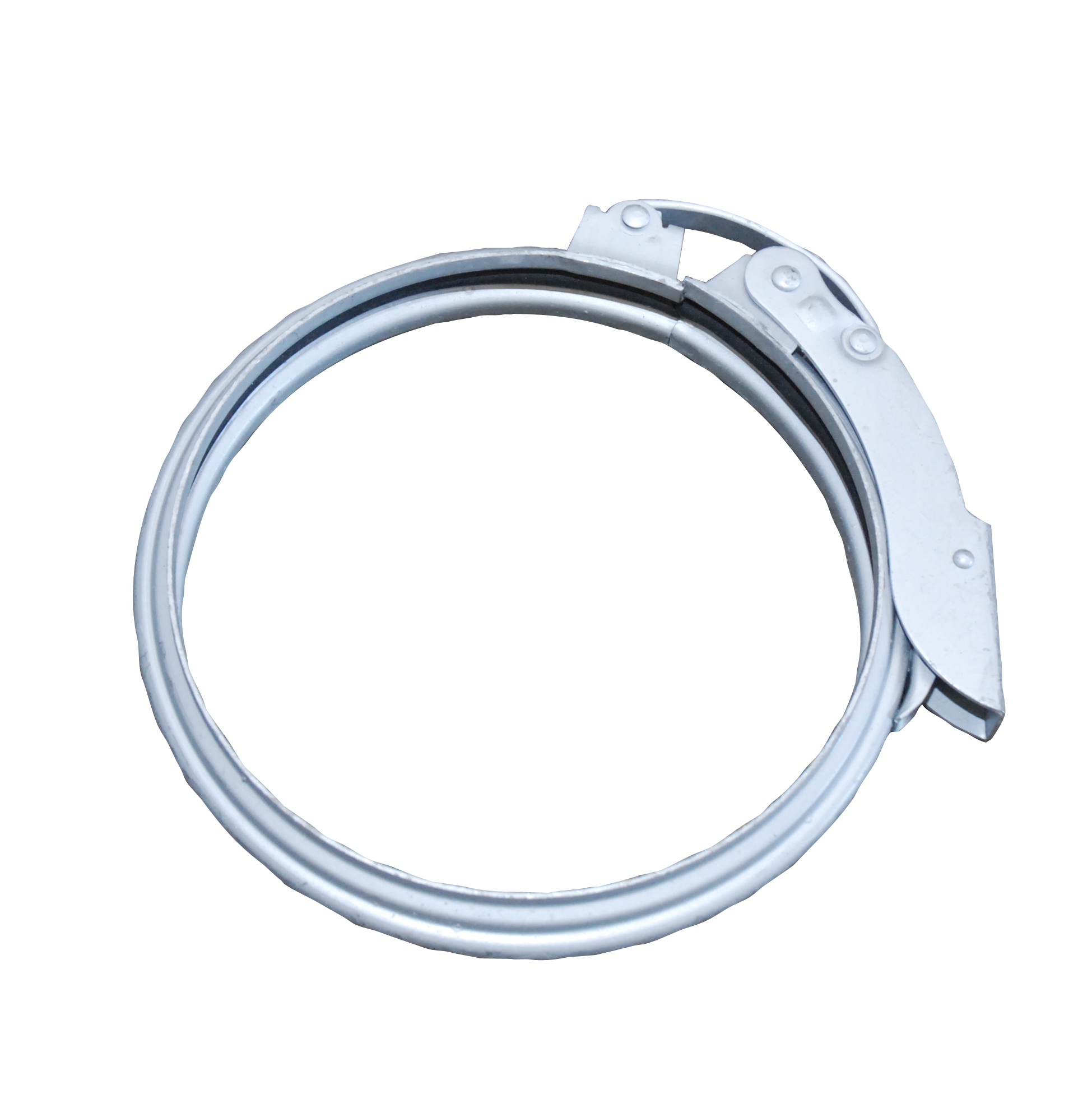

Schnellspannklemme
Förderleitungen – Rohre
OK Rohre
Die Kongskilde OK-Rohrsysteme (Rohrsysteme) sind ideal für die pneumatische und mechanische Beförderung
Kongskilde OK Pipe Systems bietet langlebige, flexible Rohrleitungssysteme für den pneumatischen Transport von Produktionsmaterialien. Das modulare Sortiment umfasst gerade Rohre, Bogen, Abzweigungen, Zweifachweichen, Zyklone, Auslässe, Reduzierstücke, Kupplungen und flexible Schläuche.
Dank Standardkomponenten lassen sich Rohrleitungssysteme schneller installieren, anpassen und warten. Es stehen verschiedene Wandstärken und verschleißfeste Rohrbögen zur Verfügung, die auf das Fördergut, die Betriebsbedingungen und das Kongskilde-Gebläse abgestimmt sind.
Eigenschaften
Downloads
Wie Kongskilde’s OK Pipe Systeme funktionieren
OK-Rohrleitungssysteme können für die Druck- oder Vakuumförderung eingesetzt und an Gebläse, Separatoren und andere Geräte von Kongskilde angeschlossen werden. Die Komponenten lassen sich so kombinieren, dass eine effiziente Rohrleitungsführung um vorhandene Maschinen und Gebäudestrukturen herum entsteht.
Gerade Rohre sind in Längen von bis zu 3 m erhältlich, wodurch sich die Anzahl der Verbindungsstellen und der Zeitaufwand für die Installation verringern. Bogen mit großem Radius tragen dazu bei, die Förderleistung aufrechtzuerhalten, den Verschleiß zu verringern und Schäden am Fördergut zu begrenzen.
Das Sortiment umfasst zudem abgedichtete Zweiwege-Weichen zur Umleitung von Material unter Druck oder im Vakuum sowie Zyklone zur Trennung des Förderguts vom Luftstrom.
Flexible Anschlussmöglichkeiten
Das robuste Kupplungssystem ist so konzipiert, dass es wiederholten Montage- und Demontagevorgängen standhält. Dank Schnellverschlussklemmen lassen sich verschlissene Bauteile leicht austauschen, Rohrverläufe anpassen oder Abzweigungen und Abgänge mit minimaler Unterbrechung hinzufügen.
Dies ist besonders nützlich für mobile Systeme, die eine häufige Neukonfiguration erfordern. Für Festinstallationen sind zudem Schraubklemmen und Kupplungen erhältlich.
Rohrvarianten für verschiedene Anwendungsbereiche
Kongskilde bietet Standard-, verstärkte und spezielle Rohrleitungen für Anwendungen in den Bereichen pneumatische Förderung, Absaugung und Belüftung an.
Standard-Geradrohre werden aus verzinktem Stahlblech hergestellt. Je nach Rohrtyp und Anwendungsbereich können Bogen und Spezialkomponenten lackiert oder verzinkt sein.
- OK 100: Standard-Rohrsystem mit einem Durchmesser von 100 mm, bestehend aus geraden Rohren aus 0,75 mm starkem verzinktem Stahlblech. Konzipiert für die pneumatische Förderung, Absaugung und Belüftung.
- OK 160: Standard-Rohrsystem mit einem Durchmesser von 160 mm, bestehend aus geraden Rohren aus 0,9 mm starkem verzinktem Stahlblech. Die Bogenstücke weisen auf der verschleißgefährdeten Seite einen Innendurchmesser von 1,0 mm und einen Außendurchmesser von 1,5 mm auf.
- OK 200: Standard-Rohrsystem mit 200-mm-Rohren aus 0,9 mm starkem verzinktem Stahlblech. Geeignet für die pneumatische Förderung, Absaugung und Belüftung mit höherem Durchsatz.
- OKR: Verstärktes 160-mm-Rohrsystem mit geraden Rohren aus 1,25 mm starkem verzinktem Stahlblech. Die Bogenstücke weisen einen Innendurchmesser von 1,0 mm und einen Außendurchmesser von 2,5 mm auf und sind für Anwendungen mit erhöhtem Verschleiß vorgesehen.
- OKX 160-Bogen: Gehärtete, verschleißfeste Bögen, die eine bis zu dreimal höhere Abriebfestigkeit bieten. Sie entsprechen den Abmessungen der Standard-OK 160-Bögen und verfügen über eine verzinkte Oberfläche, die für die Installation im Außenbereich geeignet ist.
- OKD 160 und OKD 200: Besonders verstärkte Rohre und Bauteile, die für Freispiegel- und Fallrohrsysteme entwickelt wurden.
- Schallgedämmte Rohre: Stahlrohre mit einer zusätzlichen Dämmung, die Schwingungen dämpft und Geräusche mindert, die durch das Aufprallen des Förderguts auf die Rohrleitung entstehen.
- Transparente Butyrat-Rohre: Ermöglichen es dem Bedienpersonal, den Materialfluss visuell zu überwachen und mögliche Verstopfungen zu erkennen.
- Flexible Schläuche: Schläuche aus Polyurethan und Stahl ermöglichen es, die Ansaugstellen zu verlegen, ohne die Rohrleitung demontieren zu müssen.
- Verschiedene Rohrlängen: Gerade Rohre sind je nach Rohrdurchmesser in verschiedenen Längen von bis zu 3 m erhältlich. Kürzere und teleskopierbare Abschnitte ermöglichen eine präzise Verlegung, während längere Rohre die Anzahl der Verbindungsstellen verringern und die Verlegezeit verkürzen.
Das Sortiment umfasst zudem Reduzierstücke und Übergangsstücke zum Verbinden unterschiedlicher Rohrdurchmesser, abgedichtete Zweiwege-Weichen zur Umleitung von Material unter Druck oder Unterdruck sowie Zyklone zur Trennung des Förderguts von der Förderluft. Für den Aufbau eines kompletten Systems sind zudem Abzweigungen, Auslässe, Rohrhalterungen, Teleskoprohre und weitere Standardkomponenten erhältlich.
Schalldichte Rohrleitungen
Für geräuschempfindliche Produktionsumgebungen sind OK 160-Rohre und -Bögen mit Schalldämmung erhältlich. Bitumen- und Schrumpfschichten erhöhen die Oberflächenmasse und dämpfen Schwingungen, die durch Granulate, Pellets, Fertigteile und Recyclingmaterialien verursacht werden, wenn diese auf die Stahlrohrleitungen auftreffen.
Dadurch lässt sich der Lärmpegel um etwa 5 bis 12 dB senken, was zu einer ruhigeren und angenehmeren Arbeitsumgebung beiträgt.
Vorteile von Kongskilde OK-Rohrsystemen
- Flexible und platzsparende Systemauslegung: Modulare Rohrleitungen und Komponenten lassen sich um vorhandene Anlagen herum konfigurieren und an sich ändernde Produktionsanforderungen anpassen.
- Längere Lebensdauer der Komponenten: Verstärkte Rohre und verschleißfeste Rohrbögen tragen dazu bei, den Verschleiß bei anspruchsvollen Förderanwendungen zu verringern.
- Schnelle Installation und Wartung: Schnellkupplungen und 3 m lange Rohrleitungen vereinfachen die Montage, Einstellungen und den Austausch von Komponenten.
- Effizienter Materialtransport: Glatte Rohrinnenflächen und Bogen mit großem Radius tragen dazu bei, den Luftstrom aufrechtzuerhalten, Kapazitätsverluste zu verringern und Materialschäden zu begrenzen.
- Umfassendes Sortiment: Standard-, verstärkte, schallgedämmte, transparente und flexible Rohre lassen sich mit Verteilern, Übergangsstücken und Zyklonen kombinieren.
Lösungen
Das OK-Rohrsystem ist für den effizienten pneumatischen Transport von Schrott, Abfall, Rohstoffen und Fertigprodukten in einer Vielzahl von Branchen der Industrietechnik ausgelegt. Es wird üblicherweise zum Transport von Granulat, Pellets, Neuware, Mahlgut, Flocken, Anguss, Angusskanälen, Schnittabfällen, fertigen Formteilen, Staub, Papierschnittabfällen, Abfall, Schrott und anderen leichten Produktionsmaterialien eingesetzt. Ob beim direkten Abtransport von Produktionsabfällen aus den Verarbeitungsanlagen oder beim Transport von Materialien zwischen Lager-, Verarbeitungs- und Verpackungsbereichen – das modulare Rohrsystem gewährleistet einen zuverlässigen und kontinuierlichen Materialtransport.
Längere Lebensdauer
Verstärkte und gehärtete Rohrkomponenten tragen dazu bei, den Verschleiß sowie den Wartungs- und Austauschbedarf zu verringern.
Schnellere Systemänderungen
Schnellkupplungen erleichtern die Installation, Wartung, Erweiterung oder Neukonfiguration der Rohrleitung.
Flexible Konfigurationen
Wählen Sie aus einer Vielzahl von Rohrtypen, -größen und -anschlüssen, die Ihren Material-, Anordnungs- und Betriebsanforderungen entsprechen.
OK Pipe Downloads
Laden Sie Handbücher und Datenblätter für Kongskilde OK-Rohre herunter.
Anwendungen von OK-Rohrsystem
Die pneumatischen Förderrohre von Kongskilde eignen sich ideal für eine Vielzahl von Anwendungen in der Industrietechnik. Sie werden häufig in der Papier-, Kunststoff-, Verpackungs-, Automobil-, Lebensmittel- und Recyclingindustrie eingesetzt, um Abfallstoffe effizient zu befördern. Darüber hinaus eignen sich diese Systeme hervorragend für die Realisierung kompletter Belüftungslösungen, wodurch die Luftqualität und die Zuverlässigkeit der Anlagen in verschiedenen Produktionsumgebungen verbessert werden.
