Inline-Zuführung

ITF Venturi

Zum Fördern von Material durch einen Kanal, ohne mit beweglichen Teilen in Berührung zu kommen

Das Kongskilde ITF Inline-Venturi-System nutzt die modularen pneumatischen Standard-Förderkomponenten von Kongskilde für den Transport von Prozessabfällen (Randstreifen) und leichten Materialien.

Das ITF-Venturi-System eignet sich für die Förderung von Endlos-Randstreifen und Papierabfällen, Aluminium und Kunststoff aus Produktionssystemen mit niedriger bis mittlerer Produktionsgeschwindigkeit.

Förderung von Leichtstoffen in der Papier- und Kunststoffindustrie

Der Kongskilde ITF Venturi ist ein einfaches Transportsystem, das sich für die Beförderung vieler Arten von Abfallprodukten und Randstreifen eignet. Das Gebläse erzeugt einen Luftdruck, der durch die ITF-Venturi strömt und an der Quelle ein Vakuum erzeugt, das die Trimmung in das System zieht. Nachdem die Trimmung und der Luftstrom das Venturi passiert haben, wird das System zu einem Drucksystem, das die Trimmung zum Auslass drückt.

Inline-Venturi-System

Im Gegensatz zu herkömmlichen Venturi-Systemen bietet das Kongskilde Inline-Venturi-System eine verbesserte Ansaugung, so dass die Materialien direkt in die Rohrleitungen gelangen können.

In Verbindung mit einem KIV-Luftrückführungssystem kann der ITF ohne Leistungseinbußen an jeder beliebigen Stelle in der Förderleitung platziert werden. Auf diese Weise können Venturi und Gebläse an der für das jeweilige System am besten geeigneten Stelle angebracht werden, was nur minimale Auswirkungen auf das Fabriklayout hat.

Der pneumatische Kreislauf mit dem Venturirohr wird in einem geschlossenen Kreislauf mit vollständiger Rückführung der Ansaugluft zum Gebläse betrieben. So ist nur eine geringe Luftmenge notwendig, um das Fördergut aufzunehmen und in Bewegung zu setzen.

Vorteile des ITF Venturi

  • Kann in der Nähe des Ursprungsortes der Verkleidung angebracht werden.
  • Das Material kommt während der Beförderung nicht mit beweglichen Teilen in Berührung.
  • Dank der geringen Größe des Venturis und des Gebläses lässt sich das System leicht in jedes System einbauen.
  • Perfekt für den Transport von dünnen Folien.
  • Sehr empfehlenswert für die Förderung von staubfreien Materialien.
ITF-Venturi, KIV/FVO-Venturi, MultiCutter und MultiAir-System

Herunterladen

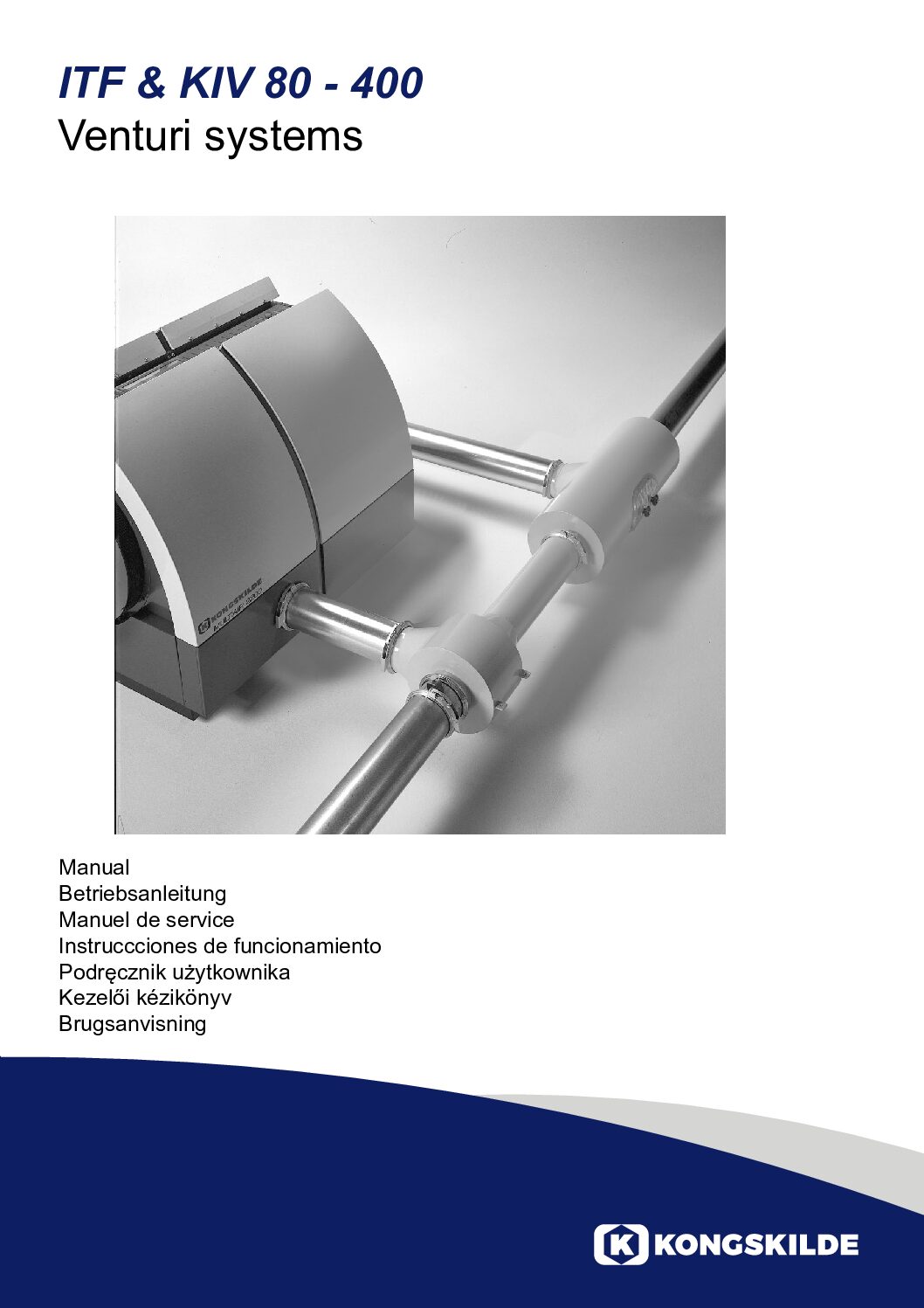

Laden Sie die Broschüre, das Datenblatt und das Handbuch für den ITF Venturi herunter.

Videos

ITF-Venturi-Anwendungen

Das auf maximale Flexibilität, Zuverlässigkeit und Qualität ausgelegte Kongskilde-Portfolio an ergänzenden Produkten bietet zusätzliche Anpassungsmöglichkeiten für unsere erstklassigen Pneumatiksysteme.
