Ventilateurs de transport
Ventilateurs TRL
Ventilateur haute pression convenant pour les systèmes d’aspiration et de ventilation, ainsi que pour les systèmes d’aspiration-soufflage
La gamme TRL et ses accessoires est idéale pour le transport de matériaux granuleux et de produits similaires. Ils conviennent également à la plupart des applications d’aspiration, telles que l’aspiration des fumées de soudage, ainsi qu’à de nombreuses tâches de ventilation.
Les ventilateurs haute pression Kongskilde TRL sont disponibles dans une large gamme de tailles Рoffrant une vari̩t̩ de caract̩ristiques de performance capables de r̩pondre aux exigences industrielles sp̩cifiques.
Caractéristiques
Téléchargements
Comparer les modèles
TRL ventilateurs haute pression
La forme aérodynamique des ventilateurs TRL garantit un rendement élevé et une faible consommation d’énergie. Les ventilateurs sont conçues comme un ventilateur centrifuge avec un rotor parfaitement équilibré et donc un fonctionnement sans vibration, ce qui minimise le niveau de bruit. Les ventilateurs de la série TRL sont incroyablement polyvalentes.
Régulateur d’air TRL
La combinaison du ventilateur avec un régulateur d’air permet d’optimiser la vitesse de transport, ce qui minimise les dommages causés au matériau, même lorsqu’il s’agit de transporter des produits délicats. La vitesse constante de l’air empêche également la surcharge du moteur et minimise la consommation d’énergie.
Caractéristiques
- Les petites et moyennes soufflantes sont des ventilateurs centrifuges à un étage avec des rotors fermés, tandis que les TRL 300 et 500 ont deux ou trois étages, qui sont également équipés de rotors fermés.
- Certains modèles sont équipés de régulateurs d’air.
- Les modèles plus petitspeuvent être utilisés comme ventilateur de transport ou d’aspiration.
- De nombreux modèles de taille moyenne et grande peuvent être utilisés à la fois pour les systèmes d’aspiration et de ventilation, ou comme combinaison d’un système d’aspiration et de ventilation.
- Le matériau ne passe pas à travers le ventilateur.
Avantages
- L’espace d’installation est minime, les tuyaux d’acheminement peuvent atteindre n’importe quel endroit.
- Le faible poids du tuyau d’acheminement permet de limiter les charges sur les bâtiments.
- Aucun composant lourd ne doit être installé dans des endroits inaccessibles.
- Une large gamme de composants modulaires et de jonctions permet des options d’installation flexibles.
- L’installation électrique ne concerne que le ventilateur et l’entrée de la vanne rotative, qui sont situées au centre.
- Régulation aisée de la capacité grâce à l’obturateur situé à l’entrée de l’unité d’aspiration à vanne rotative.
- Le transport sous pression permet d’obtenir une capacité maximale.
Téléchargements
Téléchargez les fiches techniques, les manuels et les listes de pièces détachées des ventilateurs TRL. Pour les schémas de câblage, veuillez nous contacter.

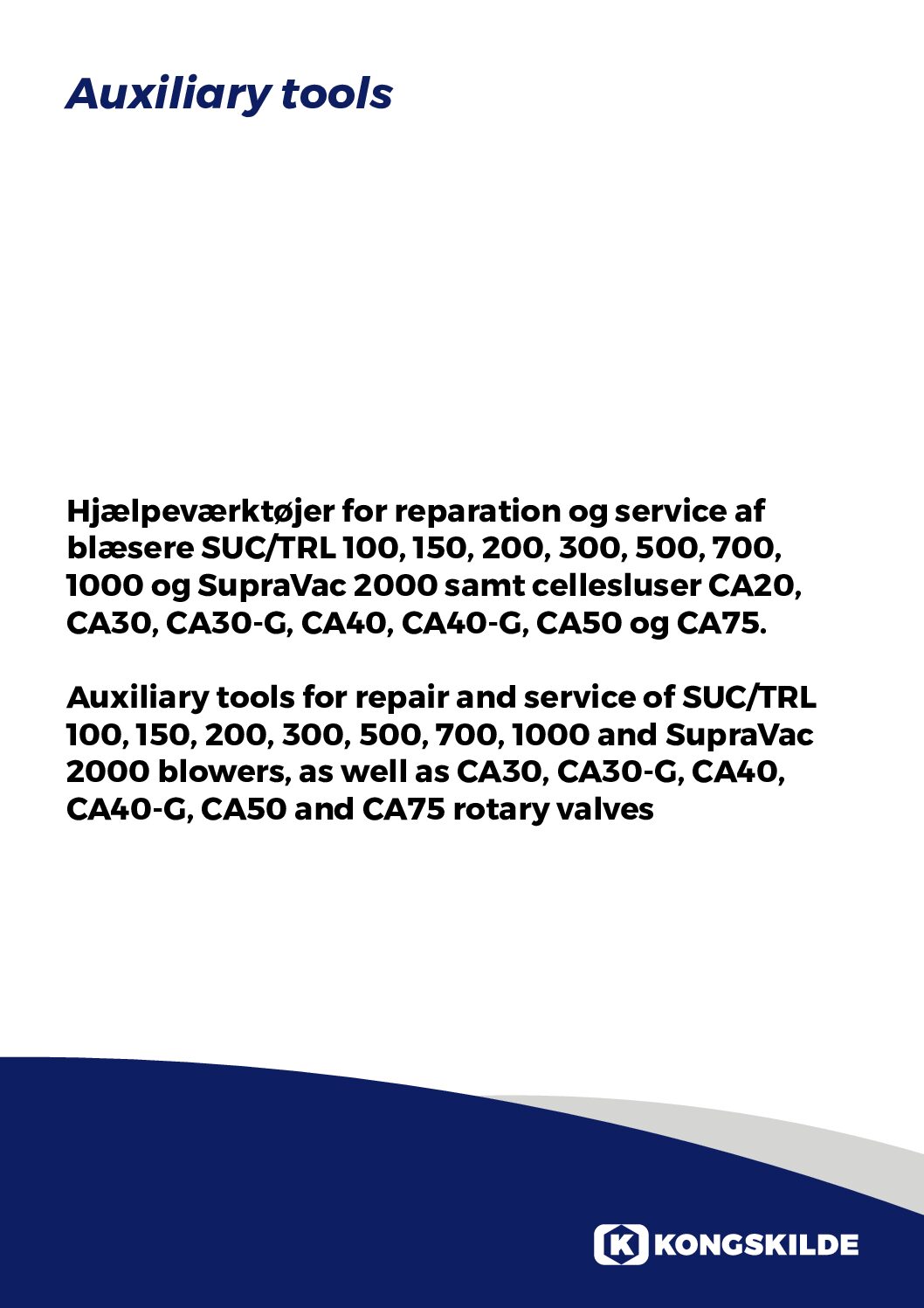

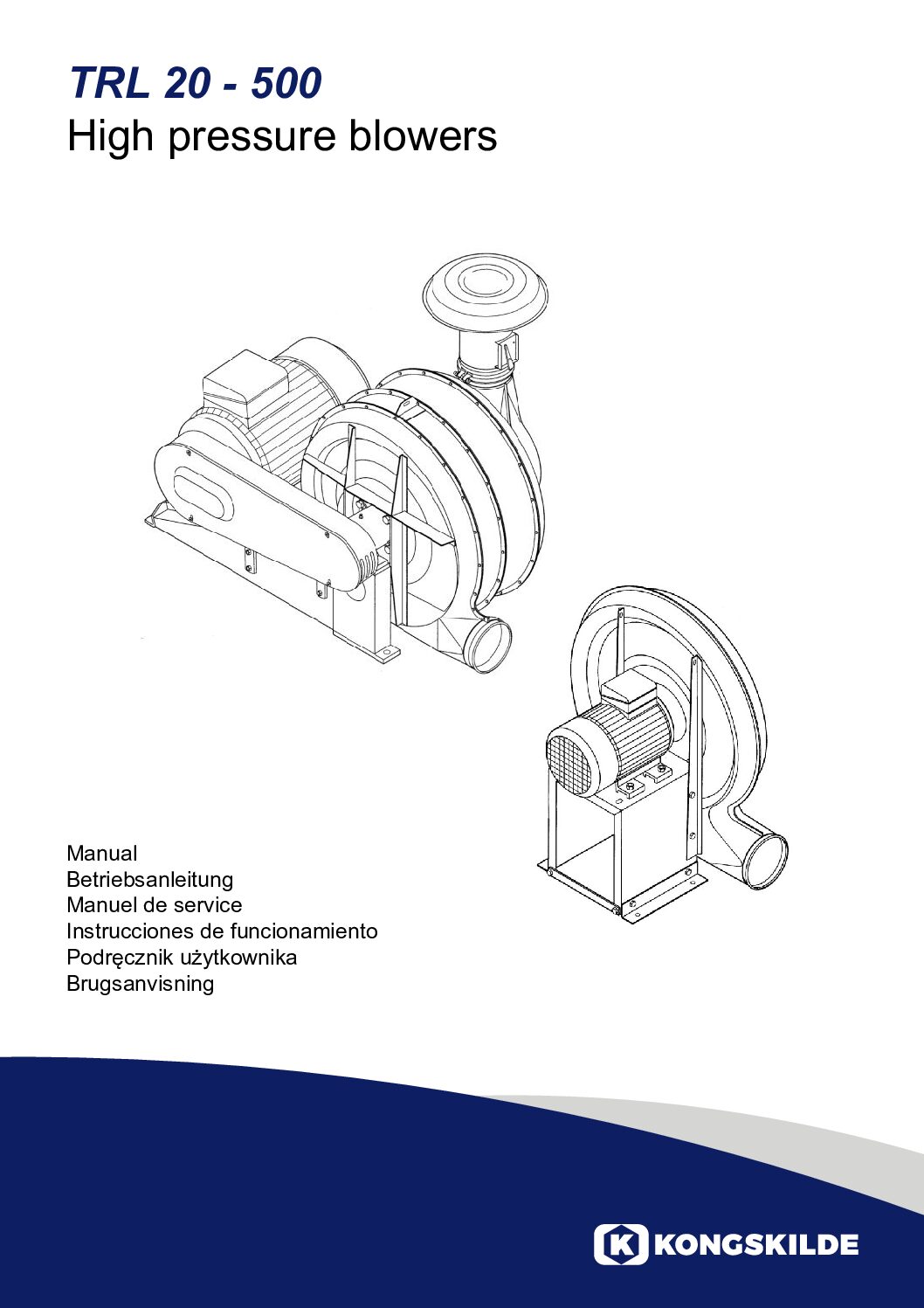

Fiches techniques et manuels

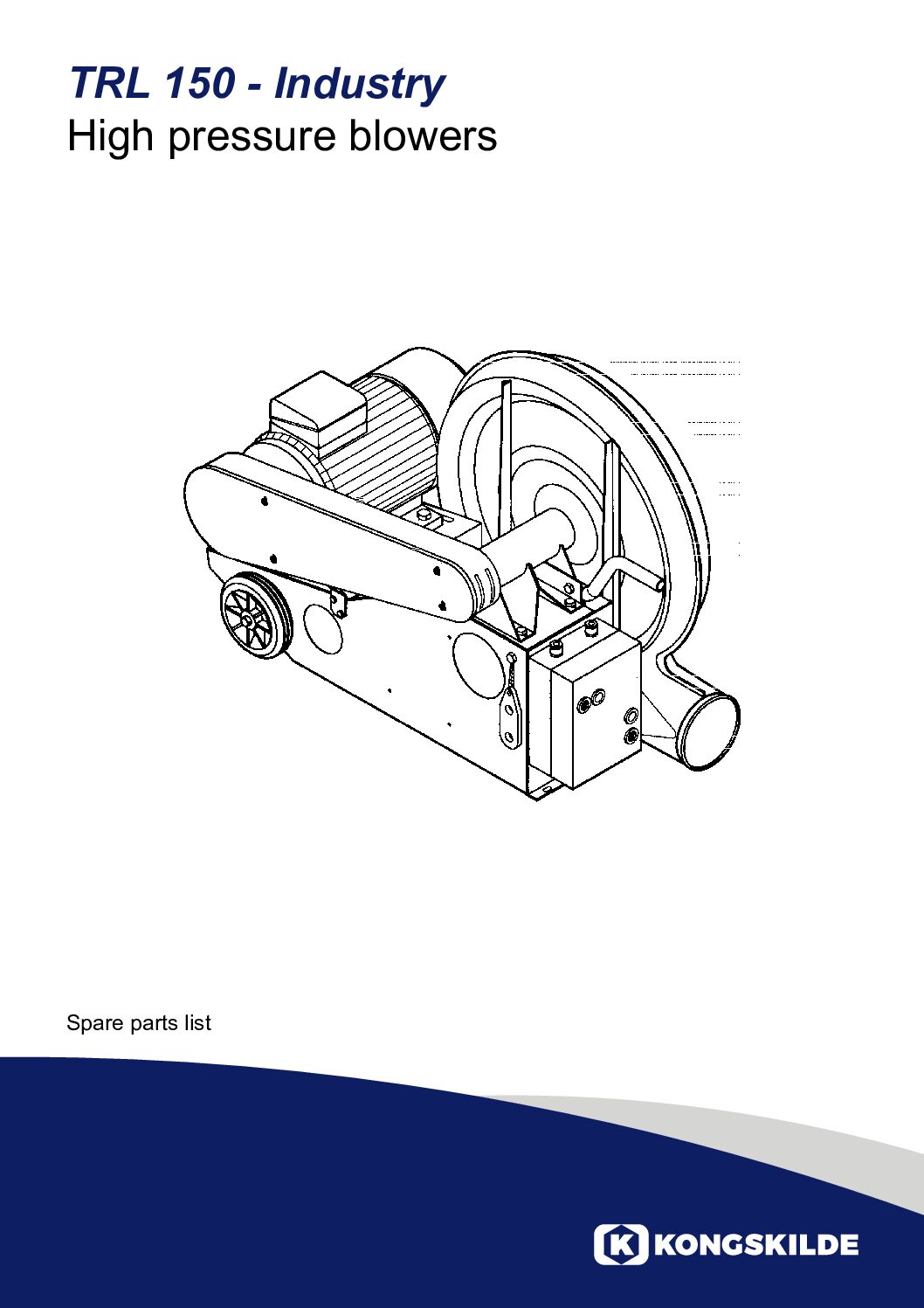

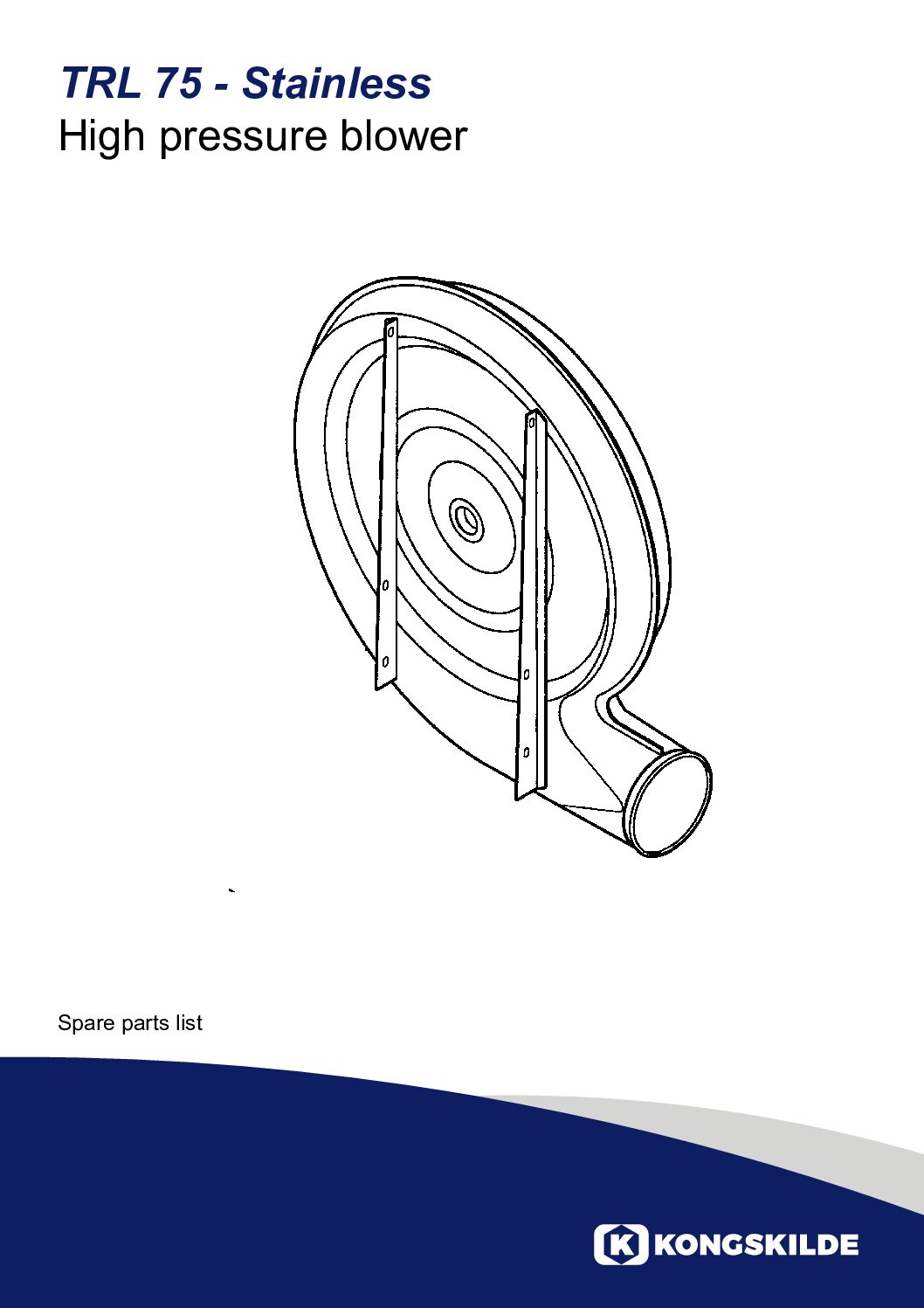

Pièces détachées
Comparaison des modèles TRL
Comparez les modèles de ventilateurs TRL disponibles. Visitez la section des téléchargements pour plus d’informations sur des modèles spécifiques.
| TRL 20 | TRL 40 | TRL 55 | TRL 75 | TRL 100 | TRL 150 | |
|---|---|---|---|---|---|---|
| Vitesse de rotation du Ventilateur | 3000 | 3000 | 3000 | 3000 | 3650 | 4200 |
| Amp. consommation | 3.1 | 4.4 | 7.5 | 10.5 | 20 | 27 |
| Puissance du moteur, kW (HP) | 1.5 (2) | 3 (4) | 4 (5.5) | 5.5 (7.5) | 7.5 (10) | 11 (15) |
| TRL 200 | TRL 300 | TRL 500 | TRL 600 | TRL 750 | TRL 1000 | |
|---|---|---|---|---|---|---|
| Vitesse de rotation du Ventilateur | 4700 | 4100 | 4300 | 3905 | 4310 | 4780 |
| Amp. consommation | 33 | 39 | 65 | 78 | 96 | 129 |
| Puissance du moteur, kW (HP) | 15 (20) | 22 (30) | 37 (50) | 45 (60) | 55 (75) | 75 (100) |
Applications du TRL
Les ventilateurs TRL conviennent au transport de matériaux granuleux, à l’aspiration ainsi qu’à de nombreuses tâches de ventilation.
