Convoyeurs pneumatiques
Ventilateurs haute pression – TRL
Les systèmes de transport sous pression sont utilisés pour déplacer les céréales d’un endroit à un autre.
Les systèmes de transport pneumatique TRL conviennent au blé, à l’orge, à l’avoine, au seigle, au maïs, au canola, au soja et à de nombreux autres grains et produits granulaires.
Les systèmes de transport sous pression exigent que le grain soit introduit directement dans une trémie située au-dessus de l’injecteur ou de la vanne rotative. Kongskilde offre une variété de modèles de ventilateurs à haute pression avec différentes puissances pour répondre aux différents besoins de transport du système.
Comment fonctionne un système de ventilation sous pression
Lorsque le tuyau de transport est connecté au côté pression du ventilateur, un flux d’air puissant est dirigé à travers le tuyau de transport. Un injecteur ou une vanne rotative conduit le matériau à transporter dans le système de tuyauterie. Les déviateurs sont utilisés pour transporter facilement le grain vers différents lieux de livraison.
Avantages
- L’espace d’installation est minime, les tuyaux d’acheminement peuvent atteindre n’importe quel endroit.
- Le faible poids du tuyau d’acheminement permet de limiter les charges sur les bâtiments.
- Aucun composant lourd ne doit être installé dans des endroits inaccessibles.
- Une large gamme d’éléments de tuyauterie modulaires permet des options d’installation flexibles.
- L’installation électrique ne concerne que le ventilateur et l’entrée de la vanne rotative, qui sont situées au centre.
- Régulation aisée de la capacité grâce à l’obturateur situé à l’entrée de l’unité d’aspiration à vanne rotative.
- Le transport sous pression permet d’obtenir une capacité maximale.
Petits ventilateurs TRL – Entraînement direct
L’entraînement direct signifie que le rotor du ventilateur est fixé directement à l’arbre du moteur. Le ventilateur TRL crée un flux d’air dans les tuyaux qui transportent le grain. La quantité de grains qui peut être soufflée dans les tuyaux dépend de la puissance du ventilateur.
- Boîtiers de ventilateurs façonnés dans des outillages de presse.
- Les rotors équilibrés dynamiquement assurent un fonctionnement régulier.
- Le contrôle de l’air permet un transport efficace, minimise l’usure des tuyaux et réduit les dommages.
- Entretien minimal.
Grands ventilateurs TRL – Entraînement par courroie
L’entraînement par courroie signifie que les gros ventilateurs utilisent une courroie entre l’arbre du moteur et l’arbre du ventilateur. Afin d’obtenir une pression plus élevée pour des capacités plus importantes, les grands ventilateurs ont plusieurs rotors.
- Système modulaire efficace permettant de construire des ventilateurs de différentes capacités.
- Conception éprouvée et testée de manière approfondie.
- Le contrôle de l’air assure un débit d’air constant pour le transport des céréales et un convoyage en douceur.
- Peut être utilisé pour les systèmes de pression et d’aspiration.
Régulateur d’air électronique (EAR)
Que les cultures doivent être transportées horizontalement, verticalement ou dans les coins, la qualité sera protégée par le régulateur d’air électronique. La solution de Kongskilde consiste à utiliser un grand volume d’air à basse pression pour transporter le produit en toute sécurité. Le grain est véritablement déplacé sur un coussin d’air. Ce système constitue un moyen idéal de remplir des bacs, des silos ou des entrepôts plats.
Téléchargements

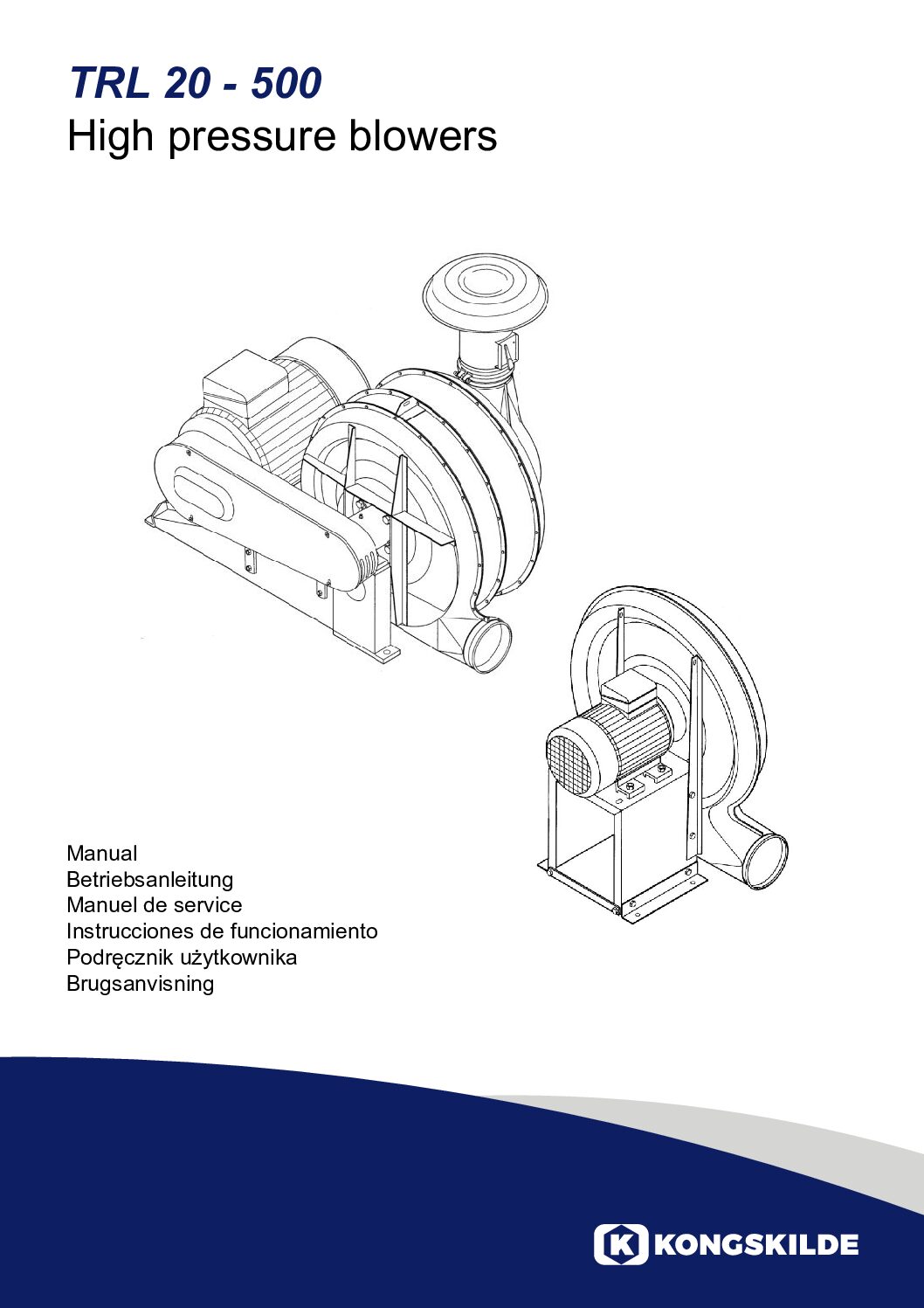

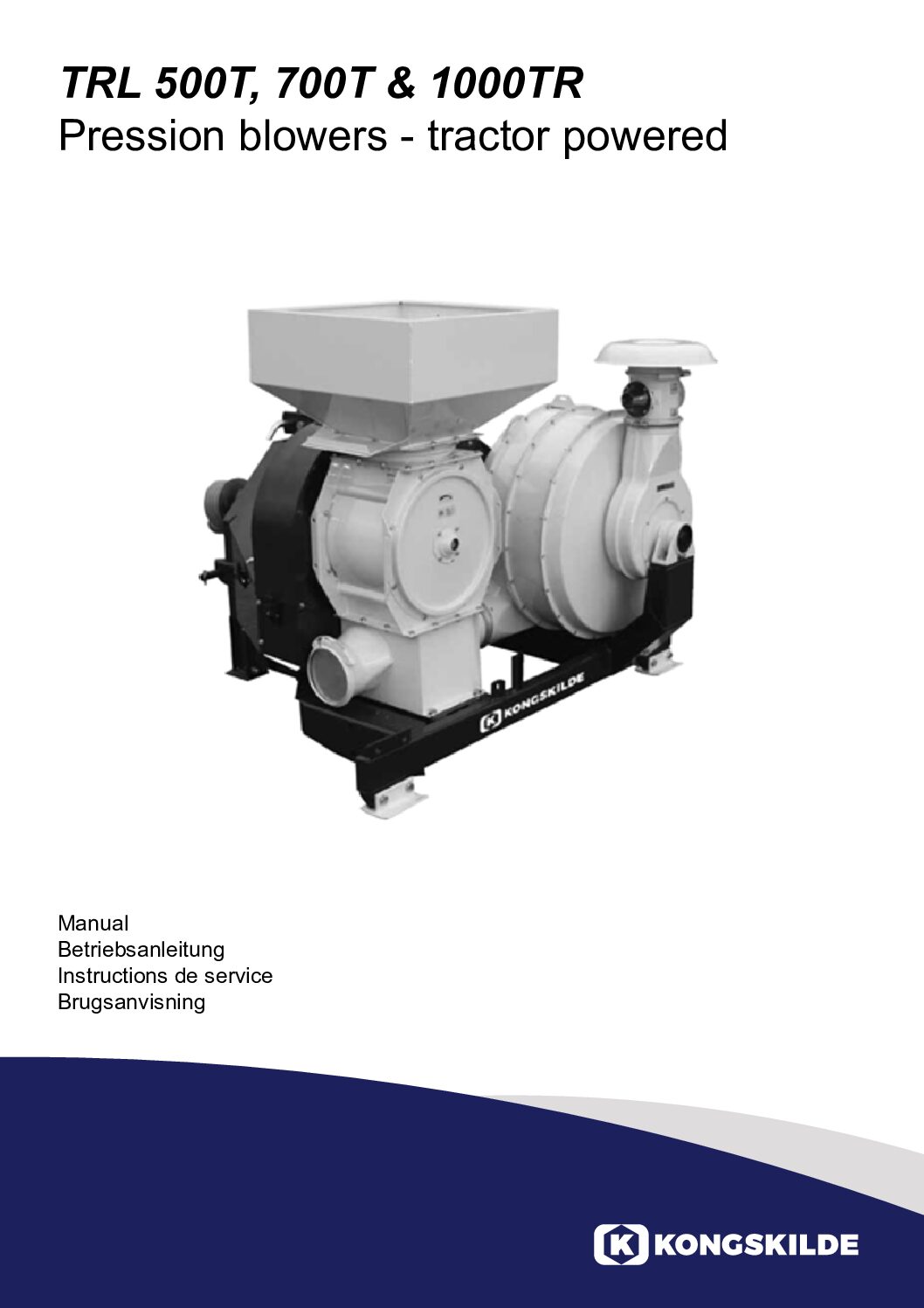

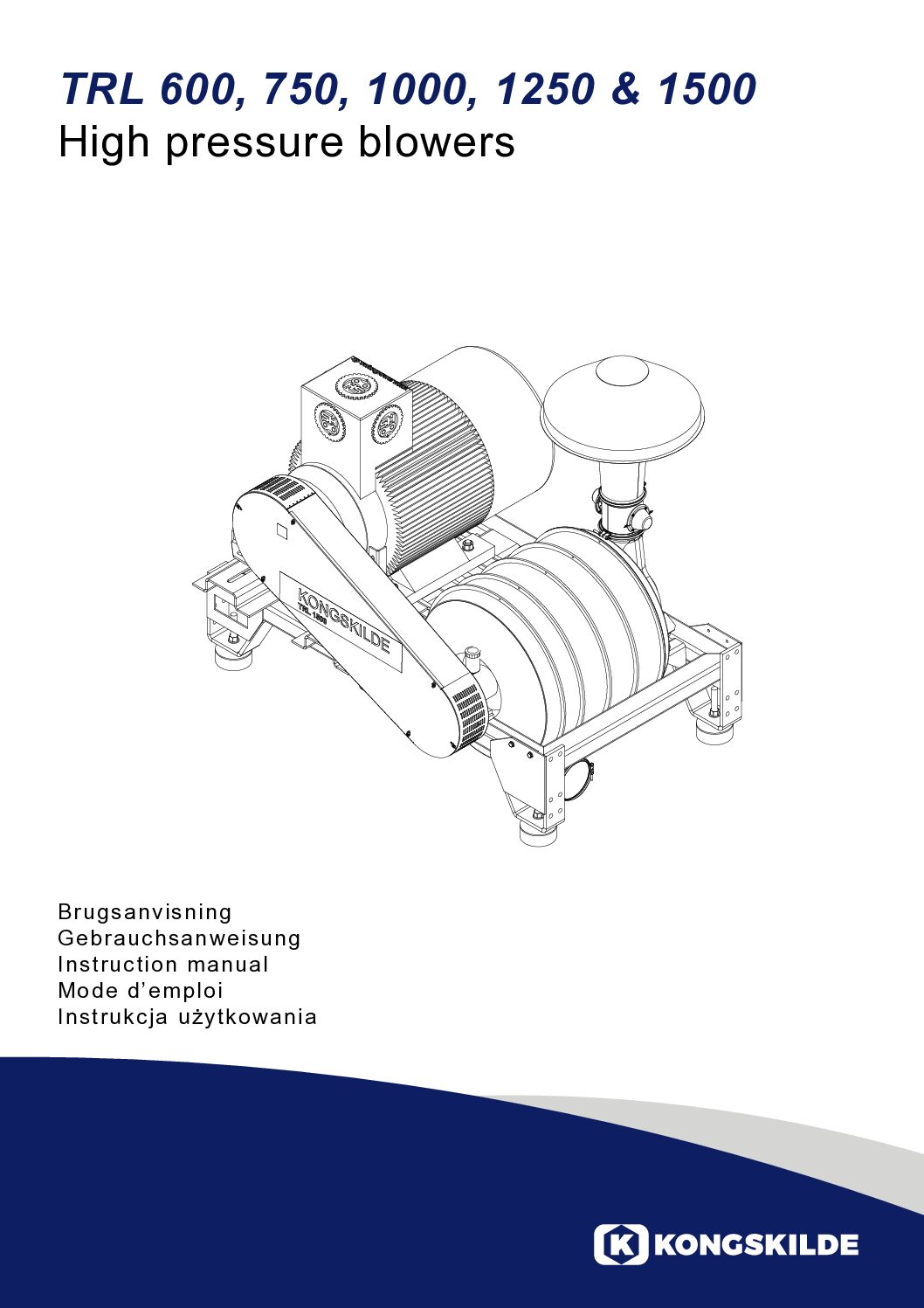

Téléchargez les brochures, les manuels et les listes de pièces de rechange pour les ventilateurs haute pression TRL.
Brochures
Manuels
Pièces détachées
Comparaison des modèles TRL
Comparez les modèles de ventilateurs TRL disponibles. Visitez la section des téléchargements pour plus d’informations sur des modèles spécifiques.
TRL 30 | TRL 40 | TRL 55 | TRL 75 | TRL 100 | TRL 150 | TRL 200 | |
---|---|---|---|---|---|---|---|
Vitesse de rotation du moteur | 3000 | 3000 | 3000 | 3000 | 3650 | 4200 | 4700 |
Amp. Consommation | 3.1 | 4.4 | 7.5 | 10.5 | 20 | 27 | 33 |
Puissance du moteur, kW (HP) | 1.5 (2) | 3 (4) | 4 (5.5) | 5.5 (7.5) | 7.5 (10) | 11 (15) | 15 (20) |
TRL 300 | TRL 500 | TRL 600 | TRL 750 | TRL 1000 | TRL 1250 | TRL 1500 | |
---|---|---|---|---|---|---|---|
Vitesse de rotation du moteur | 4100 | 4300 | 3000 | 3000 | 3000 | 3000 | 3000 |
Amp. Consommation | 39 | 65 | 78 | 96 | 129 | 150 | 185 |
Puissance du moteur, kW (HP) | 22 (30) | 37 (50) | 45 (60) | 55 (75) | 75 (100) | 90 (125) | 110 (150) |
Vidéos
Applications TRL
Les ventilateurs haute pression TRL peuvent être utilisées dans divers systèmes de transport sous pression pour déplacer efficacement les céréales d’un endroit à l’autre.
