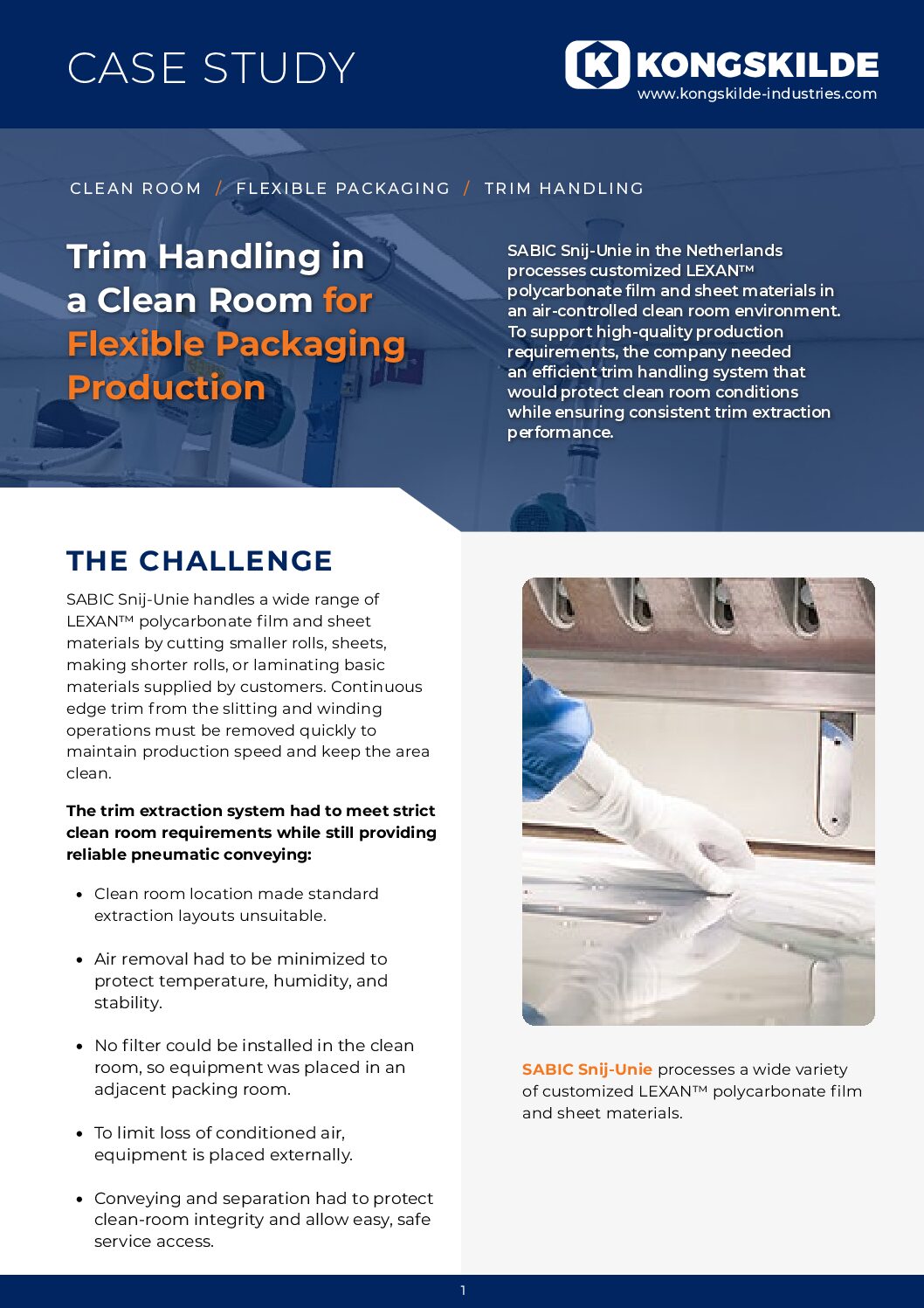

Manipulation des garnitures dans une salle blanche pour la production d’emballages souples – Pays-Bas
L’installation du système de retrait pneumatique des garnitures se fait dans une salle blanche à air contrôlé. Le défi consistait donc à limiter la quantité d’air aspiré dans la salle blanche.
Le défi
La société de production SABIC Snij-Unie aux Pays-Bas traite une grande variété de films et de feuilles de polycarbonate LEXAN™ personnalisés – en découpant des rouleaux ou des feuilles de film de plus petite taille, en fabriquant des rouleaux plus courts ou en réalisant des laminés à partir de matériaux de base fournis par leurs clients.
L’installation du système de retrait pneumatique des garnitures se fait dans une salle blanche à air contrôlé. Le défi consistait donc à limiter la quantité d’air aspiré dans la salle blanche. Cependant, pour des raisons évidentes, il n’est pas possible d’installer un filtre dans une salle blanche, et le placement de l’équipement Kongskilde dans une salle adjacente entraîne une certaine perte d’air, de température et d’humidité.
La solution
Les tuyaux, avec un point de collecte dans la salle blanche, passent par un grenier jusqu’à une salle d’emballage adjacente où est placé l’équipement de séparation. Cette configuration simplifie la maintenance et garantit qu’il n’y a pas de pollution dans la salle blanche.
Le système complet d’aspiration des garnitures se compose de :
- Deux points d’aspiration avec un MultiCutter sur chaque ligne
- Clapet coupe-feu
- Ventilateur MultiAir FC 2190
- Souffleur MTD 22 dans la cabine de son
- Unité de filtration à 4 sacs
- séparateur RVS 75 avec une caisse de résonance fabriquée localement
- OK 160 tuyau, partiellement insonorisé
- Séparateur STS 160 avec unité anti-statique
- Tuyauterie
Bénéfices et avantages
- Lors de l’installation, le travail manuel de retrait de la garniture a été remplacé par une solution pneumatique.
- Il n’y a plus de manipulation de déchets à l’intérieur de la salle blanche, ce qui rend le processus encore plus propre et permet un gain de temps considérable.
- La productivité a augmenté car SABIC Snij-Unie élimine le travail manuel en retirant les rouleaux complets de garniture.
- La réduction du bruit contribue à un meilleur environnement de travail.
Les faits
- Matériau : Feuille, polycarbonate/polyester
- Épaisseur du matériau : De 50μ à max. 380μ
- Largeur de la garniture : 50 mm
- Non. de garnitures : 1 pc. par point de ramassage
- Vitesse : 40 – 100 m/min.
- Max. distance de transport : 20 m
- Max. non. de coudes : 5 x 90°
Vous voyez ici les points d’extraction avec un tuyau en acier flexible et un MultiCutter par branche d’extraction. Les deux tuyaux se rejoignent en un seul tuyau principal qui acheminera le matériau broyé vers la poubelle.
